ESP8266  개발환경 구축하기

---

1. Node MCU 와이파이 보드

Home IoT(가습기)를 만들기 위해 가습기 내부에 센서와 통신 기능을 내장하여 인터넷에 연결하는 기술이 필요합니다.

이를 위해 아두이노 와이파이 보드(Node MCU 와이파이 보드)를 사용합니다.



이 보드의 특징은

- ESP8266 모듈이 내장되어 있으며, 아두이노를 활용하여 통신 등을 할 수 있습니다.

- 아두이노 스케치 환경을 지원합니다.



NodeMCU 보드는 다른 아두이노 계열의 보드들과 다르게 연결 후 아두이노 IDE에서 바로 업로드를 할 수 없습니다.따라서 ESP8266 칩에 대한 라이브러리를 설치해 NodeMCU 개발 보드를 위한 개발환경을 구축해주어야합니다.



2. 개발환경 구축하기

1) 라이브러리 설치하기

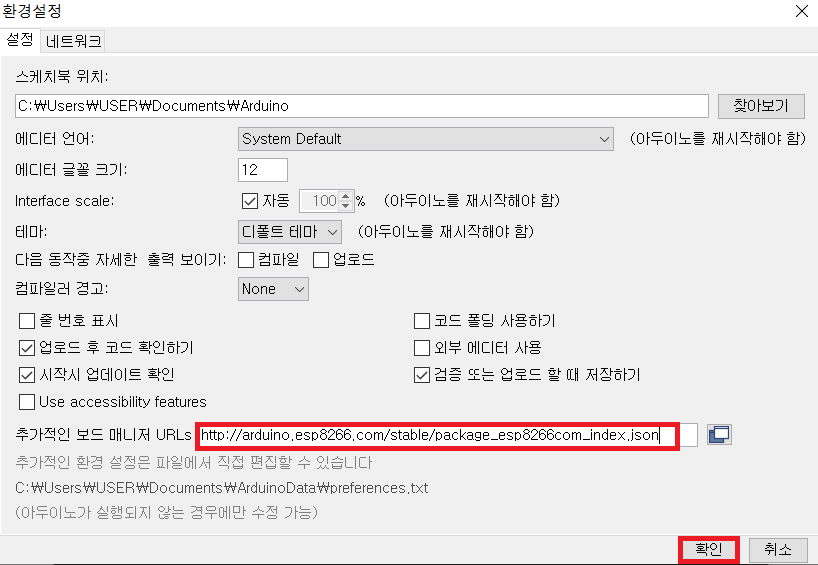

아두이노 IDE에서 파일 - 환경설정을 클릭 후 사진에 표시된 곳에 다음 링크를 적어줍니다.

http://arduino.esp8266.com/stable/package_esp8266com_index.json



아두이노 IDE에서 툴-보드-보드 매니저를 클릭합니다.

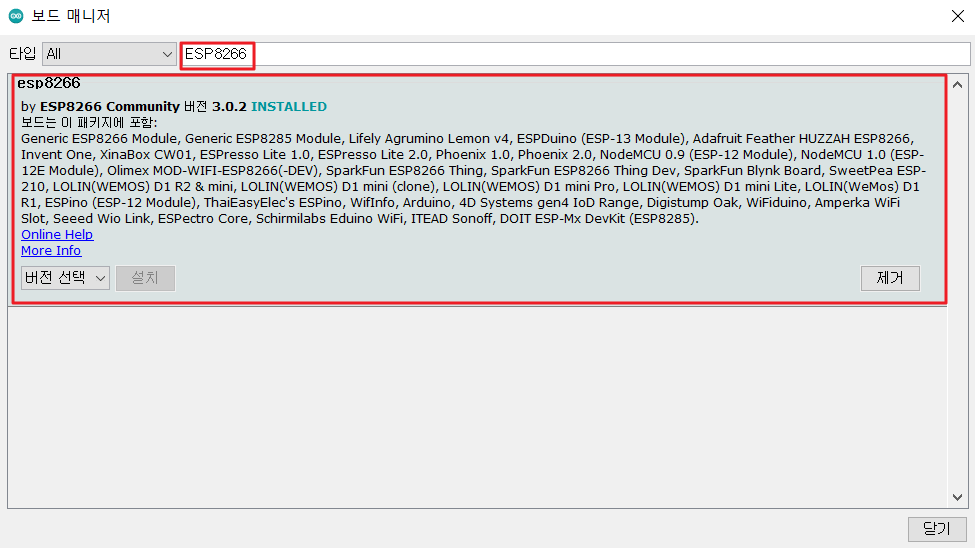

보드매니저에서 'ESP8266'을 검색하여 'ESP8266 Community'를 설치해줍니다.

라이브러리 매니저에 'DHT11'을 검색하여 'DHT sensor library'를 설치해줍니다.



2) 보드 설정하기

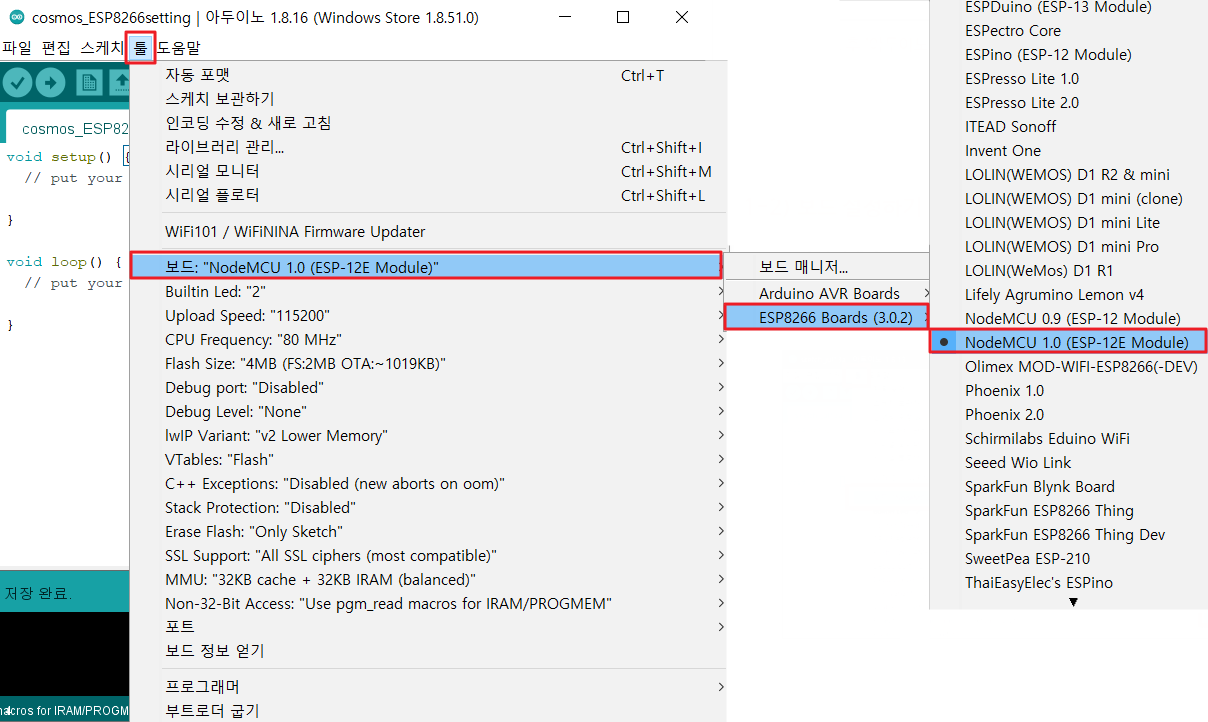

아두이노 IDE에서 툴-보드-NodeMCU 1.0(ESP-12E Module)를 선택합니다.

보드를 선태한 후 연결 포트를 확인 후 선택해주세요. (연결 포트는 장치관리자에서 확인 가능합니다.)



3) NodeMCU 개발보드 테스트하기

개발환경이 잘 구축되었나 확인해봅시다.

아두이노 IDE에서 파일-예제-01.Basics-Blink 를 선택합니다.

사진과 같이 내장 LED가 깜빡거리면 개발환경 구축 완성!



회로구성

---

1. 회로 구성품

• wifi 보드 : 아두이노 NodeMCU V1.0 와이파이 보드 /Lua WiFi ESP8266 - 12E CP2102 칩셋
• 습도센서 : 아두이노 온습도센서 (DHT11)
• 가습기 모듈 : 아두이노 초음파 가습기 모듈 (저희 동아리는 에듀이노에서 구매하였습니다.)



2. 회로도

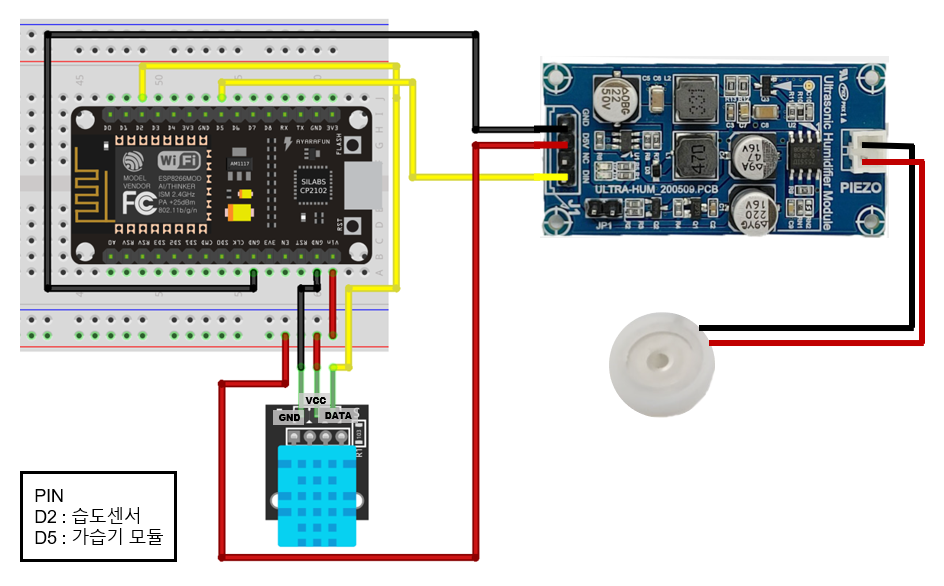

위의 회로도를 참고하여 회로를 연결하세요.

습도센서나 가습기 모듈의 PIN은 사용할 핀번호로 임의로 정해주셔도 됩니다.

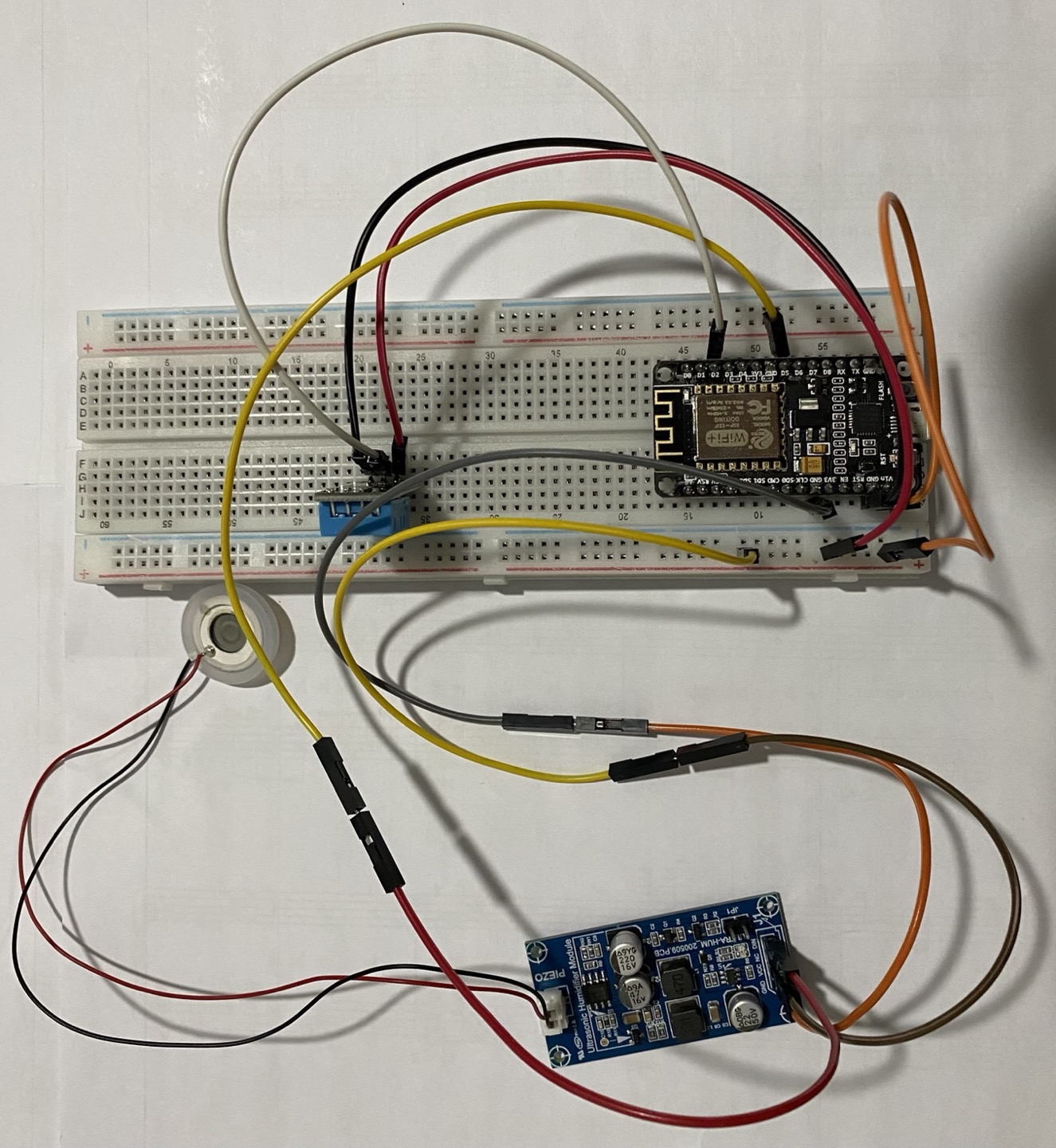

아래의 사진은 실제 회로 구성모습입니다.



코드

---

1.  클라이언트코드

↓전체 클라이언트코드

#include <ESP8266WiFi.h>
#include <WebSocketClient.h>
#include <ArduinoJson.h>
#include <string.h>

#include "DHT.h"

#define PIN_HUMD D5 // 가습기 제어 핀
#define PIN_DHT D2 // 습도 센서 핀
#define DHTTYPE DHT11
DHT dht(PIN_DHT, DHTTYPE);

// wifi 연결 정보
const char* ssid     = "Seoultech_dream";
const char* password = "";

// 서버 접속 정보
char path[] = "/";
char host[] = "10.50.51.32";
int port = 9999;

WiFiClient client;
WebSocketClient webSocketClient;

// JSON
StaticJsonDocument<200> jsonObj;

void setup() {
  // 습도 센서 설정
  dht.begin();

  // 가습기 설정
  pinMode(PIN_HUMD, OUTPUT);
  digitalWrite(PIN_HUMD, LOW);

  Serial.begin(115200);
  delay(10);

  // wifi 연결 코드
  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
  delay(1000);

  // Connect to the websocket server
  if (client.connect(host, port)) {
    Serial.println("Connected");
  } else {
    Serial.println("Connection failed.");
    while(1) {}
  }

  // Handshake with the server
  webSocketClient.path = path;
  webSocketClient.host = host;
  if (webSocketClient.handshake(client)) {
    Serial.println("Handshake successful");
  } else {
    Serial.println("Handshake failed.");
    while(1) {}
  }
}

void printHumAndTem(float hum, float temp) {
  Serial.print("D_Humidity: ");
  Serial.print(hum);
  Serial.print(" %");
  Serial.print("D_Temperature: ");
  Serial.print(temp);
  Serial.println(" *C");
}

int sendCnt = 2;
const int maxSendCnt = 2;

void loop() {
  float currHum = dht.readHumidity();  // 센서의 습도를 읽어와 currHum에 저장한다.
  float currTemp = dht.readTemperature(); // 센서의 온도를 읽어와 currTemp에 저장한다.
  printHumAndTem(currHum, currTemp);
  delay(1000);

  String data;
  if(client.connected()){
    if(sendCnt == maxSendCnt) {
      // websocket으로 data를 보낸다.
      jsonObj["msgType"] = "sendValue";
      jsonObj["deviceType"] = "humd";
      jsonObj["currHum"] = currHum;
      jsonObj["currTemp"] = currTemp;

      String jsonString;
      serializeJson(jsonObj, jsonString);
      webSocketClient.sendData(jsonString);
      Serial.print("Send: "); Serial.println(jsonString);
      jsonObj.clear();
      sendCnt = 0;
    }

    // websocket에서 data를 받아온다.
    webSocketClient.getData(data);
    if(data.length() > 0) {
      Serial.print("getData: "); Serial.println(data);
      auto ret = deserializeJson(jsonObj, data);
      if(!String(jsonObj["msgType"]).compareTo("command") && !String(jsonObj["deviceType"]).compareTo("humd")) {
        if(!String(jsonObj["status"]).compareTo("on")){
          digitalWrite(PIN_HUMD, HIGH);
          Serial.println("humd On.");
        }
        else {
          digitalWrite(PIN_HUMD, LOW);
          Serial.println("humd Off.");
        }
        jsonObj.clear();
      }
    } // end-of-if(data.length() > 0)
  } // end-of-if(client.connected())
  delay(500);
  sendCnt++;
} // end-of-loop







1-1) 코드 상세 설명

// wifi 연결 정보
const char* ssid     = "Seoultech_dream";
const char* password = "";

// 서버 접속 정보
char path[] = "/";
char host[] = "10.50.51.32";
int port = 9999;

WiFiClient client;
WebSocketClient webSocketClient;

// JSON
StaticJsonDocument<200> jsonObj;

void setup() {
  // 습도 센서 설정
  dht.begin();

  // 가습기 설정
  pinMode(PIN_HUMD, OUTPUT);
  digitalWrite(PIN_HUMD, LOW);

  Serial.begin(115200);
  delay(10);

  // wifi 연결 코드
  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
  delay(1000);

  // Connect to the websocket server
  if (client.connect(host, port)) {
    Serial.println("Connected");
  } else {
    Serial.println("Connection failed.");
    while(1) {}
  }

  // Handshake with the server
  webSocketClient.path = path;
  webSocketClient.host = host;
  if (webSocketClient.handshake(client)) {
    Serial.println("Handshake successful");
  } else {
    Serial.println("Handshake failed.");
    while(1) {}
  }
}

Arduino-sketch에 ESP8266 보드에 업로드 할 클라이언트 코드를 작성합니다.

와이파이 주소와 비밀번호 및 포트를 바꾸어줍니다.

ip주소는 각자의 서버가 연결된 주소로 바꾸어줍니다.

ip 주소는 명령창에 ipconfig 명령어를 통해 확인하거나, wifi 속성에서 확인할 수 있습니다.



json 포맷으로 통신하기 위해 ArduinoJson 라이브러리를 다운받아주는 등 위 코드의 헤더파일을 저장해줍니다.

시리얼 모니터에 'Handshake successful' 문구까지 출력되었다면 서버와 클라이언트의 연결이 성공한 것입니다.



void printHumAndTem(float hum, float temp) {
  Serial.print("D_Humidity: ");
  Serial.print(hum);
  Serial.print(" %");
  Serial.print("D_Temperature: ");
  Serial.print(temp);
  Serial.println(" *C");
}

int sendCnt = 2;
const int maxSendCnt = 2;

void loop() {
  float currHum = dht.readHumidity();  // 센서의 습도를 읽어와 currHum에 저장한다.
  float currTemp = dht.readTemperature(); // 센서의 온도를 읽어와 currTemp에 저장한다.
  printHumAndTem(currHum, currTemp);
  delay(1000);

  String data;
  if(client.connected()){
    if(sendCnt == maxSendCnt) {
      // websocket으로 data를 보낸다.
      jsonObj["msgType"] = "sendValue";
      jsonObj["deviceType"] = "humd";
      jsonObj["currHum"] = currHum;
      jsonObj["currTemp"] = currTemp;

      String jsonString;
      serializeJson(jsonObj, jsonString);
      webSocketClient.sendData(jsonString);
      Serial.print("Send: "); Serial.println(jsonString);
      jsonObj.clear();
      sendCnt = 0;
    }

    // websocket에서 data를 받아온다.
    webSocketClient.getData(data);
    if(data.length() > 0) {
      Serial.print("getData: "); Serial.println(data);
      auto ret = deserializeJson(jsonObj, data);
      if(!String(jsonObj["msgType"]).compareTo("command") && !String(jsonObj["deviceType"]).compareTo("humd")) {
        if(!String(jsonObj["status"]).compareTo("on")){
          digitalWrite(PIN_HUMD, HIGH);
          Serial.println("humd On.");
        }
        else {
          digitalWrite(PIN_HUMD, LOW);
          Serial.println("humd Off.");
        }
        jsonObj.clear();
      }
    } // end-of-if(data.length() > 0)
  } // end-of-if(client.connected())
  delay(500);
  sendCnt++;
} // end-of-loop

온/습도 모듈에서 온/습도 값을 읽어와 server로 보내줍니다.

가습기 모듈(Client)은 server에서 받은 on/off command로 작동합니다.

 ※ Server의 동작 설명은 Service 글을 참고해주세요 :)
